混输杂质泵(气固液混输泵)的选型和应用(二)

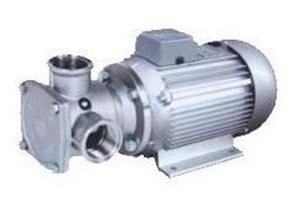

1. HZB挠性转子泵

HZB系列挠性转子泵(挠性叶轮泵)是融合齿轮泵和离心泵优点于一体的能实现真空吸液、挤压排液的容积式转子泵。挠性转子泵拥有多种结构设计和材料工艺,并且结构紧凑,易于操作维修,无脉动和剪切,可以输送石油、化工、食品、制药等领域各种粘稠度的有腐蚀性、磨蚀性的流体或半流体(含有悬浮软硬质颗粒的、具有不同粘度的、易碎的、绝对不能乳化的)介质。

HZB挠性转子泵拥有偏心结构泵腔,随着挠性转子的旋转,偏心泵腔容积不断变化产生真空,这使得液体不间断地被吸入泵腔,并伴随着挠性转子的弯曲挤压动作,使得液体不间断地、无脉动地排出泵腔,从而完成液体输送的全过程。

HZB挠性转子泵外形尺寸小、流量大、自吸能力好,液流无脉动,泵柔和的动作不损伤剪切敏感与摇溶性介质。所有过流金属部件为304(L)、316(L) 不锈钢;经特殊设计的泵腔内无死角,可快速冲洗;维修方便,只需打开泵盖即可更换转子和密封。挠性泵进出口可随泵头360度旋转,以适应管路联接;进、出口方向可互换—调整电机转向即可。有安全过载保护作用,当出口阀门关闭时,液体会随挠性转子在泵体内自循环,而避免损坏泵或管路。

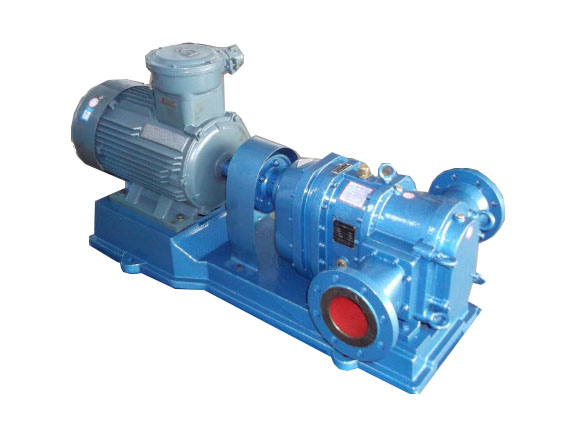

2. XHB旋转活塞泵

 XHB活塞转子泵是一种正排量自吸式旋转活塞泵,活塞转子泵是采用等截面的转子作圆周运动,在进口实现连续的容积扩张实现负压吸入,在出口实现连续的容积压缩提高流体压力,实现流体连续无脉动排出。广泛应用于各种粘度或性质流体的输送,增压和计量,可适用于气、液、固混合输送工况。

    XHB活塞转子泵工作原理如下:当动力带动传动轴传递扭矩时,主动轴驱动齿轮箱内的一对同步齿轮及固定在泵轴上的二个转子做相对运动,使泵吸入端产生真空,排出端形成负载压力,来达到输送液体介质的目的。动力机的转向决定了泵输送介质的方向,无正反转之分,在规定的转速范围内泵的流量大小与泵的转速成正比。

XHB旋转活塞泵高效节能,结构紧凑,具有很强的自吸能力;流量适用范围大,介质适用种类多,输送柔和,无脉动,可气液混输;泵采用对称结构,允许正反输送;无需拆卸管路,可实行快速在线维修;

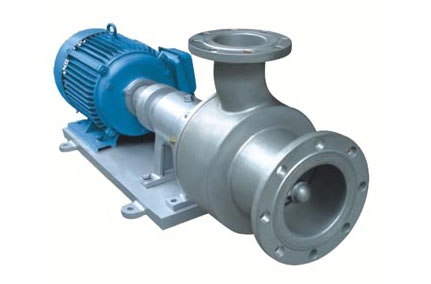

3. YPB高粘度圆盘泵

YPB高粘度圆盘泵利用介质本身的内摩擦力,以层流方式实现能量转换,确保了在复杂介质输送中的优异性能;具有机组运行平稳,无堵塞,过流部件磨蚀小,寿命长,方便维护等优点。该系列泵能输送高粘度(3×105cp)、高浓度(固含量达80%,)、高含气量(达80%)、大固体颗粒及油、水、气、砂、纤维等多相混合物料,特别适应流量变化范围大,扬程变化小的工况系统。

圆盘摩擦泵是圆盘式转子泵,从叶轮向液体流的能量传递是在旋转圆盘的边界层的磨擦力的作用下进行。当液体进入泵时,其分子与圆盘表面接合,同时形成边界层。随着泵的旋转,发生了向圆盘间液体分子后继层的能量传递。以此种方式形成的强大压力场将产品以层状(即不受流体波动影响)“拖拽”出泵。

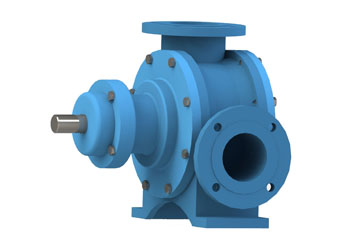

4. GVP高粘度滑板泵

GVP高粘度滑板泵是由两滑板在偏心转轴中相互滑动产生容积变化来完成流体输送,该泵结构简单,装拆方便,适用于输送含悬浮或磨损性微粒,粘稠性或剪切敏感性流体。

    GVP高粘度滑板泵属于转子式容积泵,由泵体,泵盖,转子,滑板,传动轴和轴承座组成。滑板转子装在具有偏心的轴承座上,滑板位于转子中,旋转时在离心力,机械推力等合力的作用下,滑板自转子体内来回滑动,沿定子内表面滑动。滑板和泵体构成密封腔随偏心增大而增大,从而形成真空并吸入流体,然后随着密封腔容积的减小压向排出区,完成液体输送过程。
