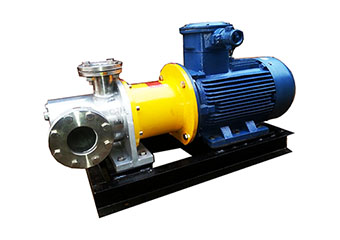

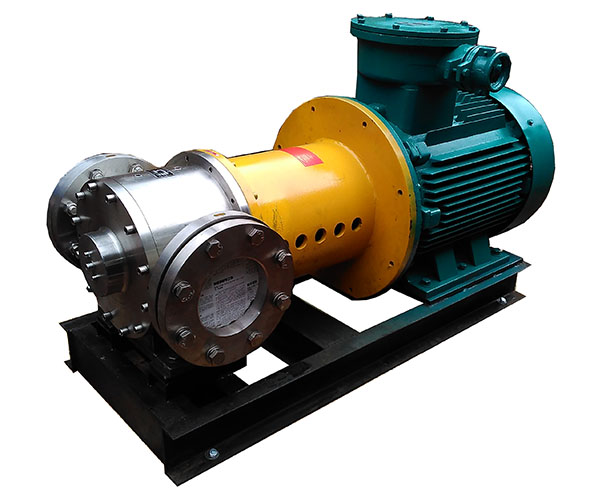

| MYB磁力滑片泵|磁力叶片泵 | ||
 |  |  |
MYB系列磁力驱动滑片泵是我公司引进国外先进技术设计而研制的高效节能，绿色环保型产品。可广泛应用于石油化工、精细化工、日用化工、涂料、香精香料、食品饮料、液体罐装机、油库、油料输送等行业领域的高吸程，高压力工况,用来输送各种性质和粘度的液体。最高吸程可达8米，最高压力可达8MPa。
磁力驱动滑片泵主要由泵体、转子、定子、滑片、配油盘和轴承部件及磁力传动部件等组成，转子装在具有偏心定子的泵体内,滑片位于转子中，旋转时在离心力、哥氏力及油液作用力等合力的作用下，滑片自转子体内甩出，沿定子内表面滑动。在吸入时，滑片和定子构成的密封空腔逐渐增大，继续旋转时，空腔减小为零，液体充满于转子、滑片之间的空腔，液体开始自吸入口吸进：在排出时，滑片和定子构成的密封空腔逐渐减小，液体随之被压向排出口，完成液体输送过程。由于该泵采用磁力传动装置，液体被紧密的静密封密封，完全杜绝液体的渗漏现象。
<
1、高真空高吸程
燃油滑片泵真空度可到-0.099MPa，用于抽吸地下罐时，提升高度可达8m。
2、高压力，高效率
泵内滑片受离心力、机械推力、液压力的联合作用，紧贴定子内曲线运动，从而使泵具有独特的高效率；通过泵内压力自动调整补偿转定子和配油盘的轴向间隙。
3、保持性能不变的自调滑片
滑片从转子槽中滑出，不断补充磨损，而不降低泵的性能。
4、输送剪力敏感性液体的能力
液力滑片高效能的设计使泵在驱动时减少了滑片对流体的剪力及搅动，避免了因此而产生的流体性质的改变。
5、可靠的密封性
针对各种粘性、温度、磨蚀性介质的特点，可采用特殊结构的骨架密封，动力密封，车氏密封和机械密封，具有安全、耐用、可靠特点。
6、安装方便，维修简单
滑片泵进、出油口可调整至任何位置，方便泵与管路的安装。打开泵盖，提出旧滑片，插入新滑片。只需几分钟，您的泵就可以重新投入工作。日常检查同样容易。
7.流量均匀，运转平稳；结构紧凑，排油量大；可直接安装在轴孔式电机上，可以减小三分之一轴向长度空间。
<
MYB系列磁力驱动滑片泵可广泛应用于石油化工、精细化工、日用化工、涂料、香精香料、食品饮料、液体罐装机、油库、油料输送等行业领域的高吸程，高压力工况,用来输送各种性质和粘度的液体。
<
|
型号 |
流量 (m3/h) |
压力 （MPa） |
进出口径 （DN--mm） |
电机规格 |
|
|
转速(rpm） |
型号 |
||||
|
MYB50 |
2 |
4 |
进口1″ 出口1″ |
740 |
Y132M-8P-4kW |
|
8 |
Y160M-8P-7.5kW |
||||
|
3 |
4 |
960 |
Y160M-6P-7.5kW |
||
|
8 |
Y160L-6P-11kW |
||||
|
MYB70 |
3 |
4 |
进口1.25″ 出口1″ |
740 |
Y160L-8P-7.5kW |
|
8 |
Y180L-8P-11kW |
||||
|
4 |
4 |
960 |
Y160L-6P-11kW |
||
|
8 |
Y180L-6P-15kW |
||||
|
MYB100 |
4 |
4 |
进口1.25″ 出口1″ |
740 |
Y180L-8P-11kW |
|
8 |
Y250S-8P-15kW |
||||
|
6 |
4 |
960 |
Y180L-6P-15kW |
||
|
8 |
Y200L-6P-22kW |
||||
|
MYB150 |
6 |
4 |
进口75 出口50 |
740 |
Y200L-8P-15kW |
|
8 |
Y225S-8P-18.5kW |
||||
|
8 |
4 |
960 |
Y200L-6P-22kW |
||
|
8 |
Y250M-6P-30kW |
||||
|
MYB200 |
9 |
4 |
进口75 出口50 |
740 |
Y225M-8P-22kW |
|
8 |
Y250M-8P-30kW |
||||
|
12 |
4 |
960 |
Y250M-6P-30kW |
||
|
8 |
Y280S-6P-45kW |
||||
|
型号 |
流量 (m3/h) |
压力 （MPa） |
进出口径 （DN--mm） |
电机规格 |
|
|
转速 （rpm） |
型号 |
||||
|
MYB-20 |
20 |
1.6 |
80 |
400 |
Y160L-4P-15kW |
|
2.5 |
Y180M-4P-18.5kW |
||||
|
MYB-40 |
40 |
1.6 |
100 |
400 |
Y200L-4P-30kW |
|
2.5 |
Y225S-4P-37kW |
||||
|
MYB-80 |
80 |
1.6 |
150 |
300 |
Y225M-4P-45kW |
|
2.5 |
Y280S-4P-75kW |
||||
|
MYB-100 |
100 |
1.6 |
200 |
300 |
Y250M-4P-55kW |
|
2.5 |
Y280M-4P-90kW |
||||
<
<
