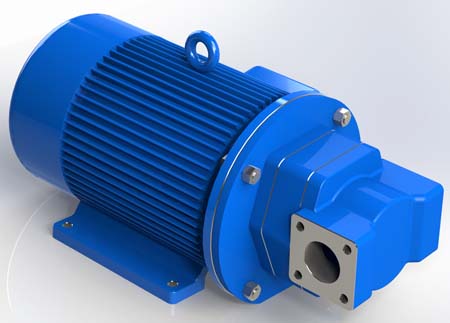

| BCB摆线内齿泵|摆线齿轮泵 | ||
 |  |  |
BCB系列摆线齿轮泵是采用摆线齿形内、外齿轮的容积式内啮合齿轮泵，适用于石油、化工、船舶、机械制造等各行业输送各种油类介质以及含有微小颗粒的有润滑性液体介质。
BCB系列摆线内齿泵内转子为主动轮,外转子为从动轮。随着内外转子的啮合旋转,各包液腔的容积发生不同变化,当包液腔容积由小变大时,包液腔内产生局部真空在大气压力作用下,液体通过泵进口管路和泵盖上的环形槽,进入泵腔开始吸液.当包液腔容积达到最大时吸液过程结束.当包液腔内的容积由大变小时,包液腔内的液体从泵盖上的环形槽中压出此为泵的排出过程.
摆线齿轮泵主要由齿轮、轴、泵体、泵盖、轴端密封等部件组成，以摆线圆弧作为其齿轮齿形，内齿轮泵的传动一般有以下几种形式
1．电机+定速比减速器：这种传动的方式简单，转子的转速恒定，也就是决定了流量的不可调性。
2．电机+机械摩擦式无级变速器：这种变速器的变速靠手动调节来实现，其特点是安全可靠，扭矩大，流量无级可调。缺点是非自动调节，较麻烦，调速在运转过程中进行，不得在停机状态下调速，其使用维护参照制造商的使用说明书。
3．变频电机+变频器：这种方式可实现转速的自动调节，亦即实现了流量的无级调整。其优点是自动化程度高，低速扭矩较大。缺点是变频器的价格较高。
(1)输送液体平稳，无脉动、振动小、噪音低、使用寿命长。
(2) 泵吸入侧的面积大，齿间容积变化缓慢，压力脉动小，吸入能力强。
(3)正确选用零件材料，可输送多种有腐蚀性的介质，使用温度可达200℃。
(4)内外转子转向相同，采用特殊热处理技术，表面硬度可达到HRC≥60，经久耐用。
(5)泵的转速与流量呈线性函数关系，可适当改变转速来改变泵的流量。
(6) 泵的结构紧凑，简单，零部件少，拆装方便，工作稳定可靠。
在输油系统中可用作传输、增压泵；
在燃油系统中可用作输送、加压、喷射的燃油泵；
在一切工业领域中，均可作润滑油泵用；
在石油化工，食品制药等行业，输送油有滑性介质。
|
型号 |
流量Flow Capacity |
工作压力Mpa |
吸入真空高度 |
进出口口径 |
配套电机Electrical Motor |
|||
|
m3/h |
L/min |
转速 |
功率 |
型号 |
||||
|
BCB10/1.6 |
0.6 |
10 |
1.6 |
5 |
G3/8" |
1390 |
0.55 |
Y80M1-4 |
|
BCB16/1.6 |
0.96 |
16 |
1.6 |
5 |
G3/4" |
1390 |
0.75 |
Y80M2-4 |
|
BCB20/1.6 |
1.2 |
20 |
1.6 |
5 |
G3/4" |
1400 |
1.1 |
Y90S-4 |
|
BCB25/1.6 |
1.5 |
25 |
1.6 |
5 |
G3/4" |
1400 |
1.1 |
Y90S-4 |
|
BCB32/1.6 |
2 |
32 |
1.6 |
5 |
G1" |
1400 |
1.5 |
Y90L-4 |
|
BCB40/1.6 |
2.4 |
40 |
1.6 |
5 |
G1" |
1420 |
2.2 |
Y100L1-4 |
|
BCB50/1.6 |
3 |
50 |
1.6 |
5 |
G1" |
1420 |
2.2 |
Y100L1-4 |
|
BCB63/1.6 |
3.8 |
63 |
1.6 |
5 |
G1" |
1420 |
3 |
Y100L2-4 |
|
BCB80/1.6 |
4.8 |
80 |
1.6 |
5 |
G11/2" |
1420 |
3 |
Y100L2-4 |
|
BCB100/1.6 |
6 |
100 |
1.6 |
5 |
G11/2" |
1440 |
4 |
Y112M-4 |
|
BCB125/1.6 |
7.5 |
125 |
1.6 |
5 |
G11/2" |
1440 |
5.5 |
Y132S-4 |
|
BCB-160/1.6 |
9.6 |
160 |
1.6 |
4.5 |
G2" |
1440 |
7.5 |
Y132M-4 |
|
BCB-200/1.6 |
12 |
200 |
1.6 |
4.5 |
G2" |
1440 |
11 |
Y160M-4 |
|
BCB-250/1.6 |
15 |
250 |
1.6 |
4.5 |
G2" |
1440 |
11 |
Y160M-4 |
|
BCB-300/1.6 |
18 |
300 |
1.6 |
4.5 |
65 |
1440 |
15 |
Y160L-4 |
|
BCB-350/1.6 |
21 |
350 |
1.6 |
4.5 |
65 |
1440 |
18.5 |
Y180M-4 |
|
BCB-400/1.6 |
24 |
400 |
1.6 |
4.5 |
65 |
1440 |
22 |
Y180L-4 |
