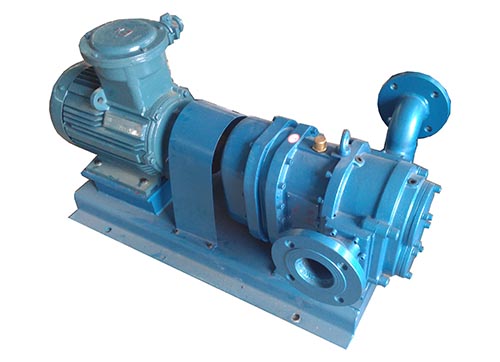

XHB活塞转子泵是一种正排量自吸式旋转活塞泵,活塞转子泵是采用等截面的转子作圆周运动,在进口实现连续的容积扩张实现负压吸入,在出口实现连续的容积压缩提高流体压力,实现流体连续无脉动排出。广泛应用于各种粘度或性质流体的输送,增压和计量,可适用于气、液、固混合输送工况。
XHB活塞转子泵工作原理如下:当动力带动传动轴传递扭矩时,主动轴驱动齿轮箱内的一对同步齿轮及固定在泵轴上的二个转子做相对运动,使泵吸入端产生真空,排出端形成负载压力,来达到输送液体介质的目的。动力机的转向决定了泵输送介质的方向,无正反转之分,在规定的转速范围内泵的流量大小与泵的转速成正比。
<
1、高效节能,结构紧凑;
2、具有很强的自吸能力;
3、输送柔和,无脉动,可气液混输;
4、流量适用范围大,介质适用种类多;
5、泵采用对称结构,允许正反输送;
6、无需拆卸管路,可实行快速在线维修;
泵型号
XHB
流量
M3/h
压力
MPa
转速
(r/min)
轴功率
(KW)
口径
(mm)
XHB25
2~5
1.2
400~720
0.8~2.5
25
XHB40
5~8
1.6
1.5~6
40
XHB50
10~18
3~7
50
XHB65
20~40
400~620
4~15
65
XHB80
42~65
6~28
80
XHB100
70~90
400~550
7~30
100
XHB125
100~150
360~550
14~60
125
XHB150
145~220
18~90
150
XHB200
200~300
25~92
200
