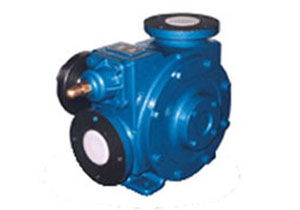

| HYB滑片式输油泵|滑片式稠油泵 | ||
 |  |  |
H(N) YB系列滑片式输油泵属容积式转子泵，主要特点是结构较紧凑，外形尺寸不大，流量较均匀，运转平稳，脉动和噪声小，效率比一般齿轮泵高。它主要用于石油、化工、机床、液压机械、工程机械中等的液压系统和润滑系统，改进结构的滑片泵可以输送各种中低粘度的有润滑性的液体。
HYB型滑片式输油泵主要用于输送介质粘度10～200cst的油类介质，也适用于输送粘度较小有润滑性的化工产品。NYB型滑片式稠油泵主要用于输送介质粘度10～20000cst的润滑油，原油，化工、食品浆状液，也适用于输送较大粘度，性质类似介质。
滑片式输油泵采用防腐蚀的不锈钢材料或非金属材料时，可用于输送介质温度为-40℃～200℃的稀、中浓度的硝酸、有机酸或性质类似的其它腐蚀性化工介质。泵中设置安全溢流阀，在出口系统突然关闭时，出口压力上升量不超过0.15MPa，即保证了泵和系统的安全，又保证电机不过载。
YB系列滑片式输油泵属于转子式容积泵，由泵体，泵盖，转子，定子，滑片，传动轴和安全阀组件构成。滑片泵转子装在具有偏心定子的泵体内，滑片位于转子中，旋转时在离心力，机械推力及油液作用力等合力的作用下，滑片自转子体内甩出，沿定子内表面滑动。这些滑片和定子构成密封的空腔随偏心增大空腔逐渐增大，继续旋转时，空腔减小为零，并充满于转子，滑片之间的空腔内液体开始自吸入区吸进，然后压向排出区，完成液体输送过程。
<
1、较强的自吸能力：用于抽吸地下罐时，提升高度可达5-6m。
2、高效率：泵内滑片受离心力、机械推力、液压力的联合作用，紧贴定子内曲线运动，从而使泵具有独特的高效率。
3、保持性能不变的自调滑片：滑片从转子槽中滑出，不断补充磨损，而不降低泵的性能。这与齿轮泵有本质的区别。
4、输送剪力敏感性液体的能力：液力滑片高效能的设计使泵在驱动时减少了滑片对流体的剪力及搅动，避免了因此而产生的流体性质的改变。
5、可靠的密封性：针对粘性、高温介质的特点，采用特殊结构的机械密封，具有安全、耐用、可靠特点。
6、维修简单、方便：打开泵盖，提出旧滑片，插入新滑片。只需几分钟，您的泵就可以重新投入工作。日常检查同样容易。
7、安全灵敏的压力保证：泵中设置安全溢流阀，在出口系统突然关闭时，出口压力上升量不超过0.15Mpa，这一方面保证泵和系统的安全，另一方面，保证电机不过载
<
石油行业：各种油类，油脂，石油剂及聚合物产品。
化工行业：脂肪、溶剂、树脂、聚合物、油漆、颜料、染料、涂料、及各种悬浮液，乳胶液等。
食品行业：甘油、脂肪油、网油、食用油以及有润滑性的的乳剂等。
日化行业：面膏及洗液、发型凝胶、染发剂、洗涤剂、香精油、肥皂、香脂等。
制药工业：各型乳化剂、糖浆、营养液、生物制品、蜂皇浆等。
<
|
型号 |
流量 (m3/h) |
轴功率 |
电动机 (KW) |
进出 口径(mm) |
效率 (%) |
吸上高度 (m) |
压力 (MPa) |
泵转数 (r/min) |
|
|
电机型号 |
功率 |
||||||||
|
NYB-5 |
5 |
2.99 |
Y/YB112M-4 |
4 |
50 |
73 |
0-3 |
1.6 |
450 |
|
NYB-8 |
8 |
4.78 |
Y/YB132S-4 |
5.5 |
50 |
73 |
|||
|
NYB-10 |
10 |
5.97 |
Y/YB132M-4 |
7.5 |
65 |
73 |
350 |
||
|
NYB-12 |
12 |
7.47 |
Y/YB160M-4 |
11 |
65 |
73 |
|||
|
NYB-16 |
16 |
8.94 |
Y/YB160M-4 |
11 |
80 |
78 |
|||
|
NYB-20 |
20 |
11.18 |
Y/YB160L-4 |
15 |
80 |
78 |
|||
|
NYB-25 |
25 |
13.97 |
Y/YB160L-4 |
15 |
80 |
78 |
300 |
||
|
NYB-32 |
32 |
17.17 |
Y/YB180M-4 |
18.5 |
100 |
80 |
|||
|
NYB-36 |
36 |
19.62 |
Y/YB180L-4 |
22 |
100 |
80 |
|||
|
NYB-40 |
40 |
21.8 |
Y/YB200L-4 |
30 |
100 |
82 |
|||
|
NYB-50 |
50 |
26.58 |
Y/YB200L-4 |
30 |
150 |
82 |
|||
|
NYB-63 |
63 |
33.5 |
Y/YB225S-4 |
37 |
150 |
82 |
|||
|
NYB-80 |
80 |
42.53 |
Y/YB225M-4 |
45 |
150 |
82 |
|||
|
NYB-100 |
100 |
53.17 |
Y/YB250M-4 |
55 |
200 |
82 |
|||
|
NYB-125 |
125 |
65.66 |
Y/YB280S-4 |
75 |
200 |
83 |
|||
|
NYB-160 |
160 |
83.04 |
Y/YB280M-4 |
90 |
300 |
84 |
|||
|
NYB-200 |
200 |
103.8 |
Y/YB315S-4 |
110 |
300 |
84 |
|||
|
型号 |
流量 (m3/h) |
轴功率 |
电动机 (KW) |
进出 口径(mm) |
效率 (%) |
吸上高度 (m) |
压力 (MPa) |
泵转数 |
|
|
电机型号 |
功率 |
||||||||
|
HYB-5 |
5 |
6.51 |
Y/YB132M-4 |
7.5 |
50 |
67 |
4-6 |
2.5 |
1450 |
|
HYB-8 |
8 |
10.41 |
Y/YB160M-4 |
11 |
50 |
67 |
|||
|
HYB-10 |
10 |
13.01 |
Y/YB160L-4 |
15 |
65 |
67 |
|||
|
HYB-12 |
12 |
15.8 |
Y/YB180M-4 |
18.5 |
65 |
69 |
|||
|
HYB-16 |
16 |
20.22 |
Y/YB180L-4 |
22 |
80 |
69 |
960 |
||
|
HYB-20 |
20 |
25.27 |
Y/YB200L-4 |
30 |
80 |
69 |
|||
|
HYB-25 |
25 |
30.7 |
Y/YB225S-4 |
37 |
80 |
71 |
|||
|
HYB-32 |
32 |
38.68 |
Y/YB225M-4 |
45 |
100 |
71 |
|||
|
HYB-36 |
36 |
44.21 |
Y/YB225M-4 |
45 |
100 |
71 |
|||
|
HYB-40 |
40 |
49.12 |
Y/YB250M-4 |
55 |
100 |
71 |
|||
|
HYB-50 |
50 |
59.72 |
Y/YB280S-4 |
75 |
150 |
73 |
|||
|
HYB-63 |
63 |
75.25 |
Y/YB280M-4 |
90 |
150 |
73 |
|||
|
HYB-80 |
80 |
95.55 |
Y/YB315S-4 |
110 |
150 |
73 |
750 |
||
|
HYB-100 |
100 |
119.44 |
Y/YB315M1-4 |
132 |
200 |
73 |
|||
|
HYB-125 |
125 |
145.32 |
Y/YB315M2-4 |
160 |
200 |
75 |
|||
|
HYB-160 |
160 |
186.01 |
Y/YB355S2-4 |
200 |
300 |
75 |
|||
|
HYB-200 |
200 |
232.52 |
Y/YB355S4-4 |
250 |
300 |
75 |
|||
<
<
