| YCB齿轮泵|齿轮油泵 | ||
 |  |  |

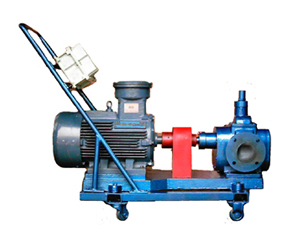

YCB系列圆弧齿轮泵适用于石油、化工、船舶、机械制造等行业输送各种不含固体颗粒和纤维，无腐蚀性的有润滑性液体介质。介质温度不超过80℃，粘度5～1500cSt（厘斯），不适用于输送含硫成分过高，有腐蚀性的，含有硬质颗粒杂物的以及含有纤维的介质。亦不适用输送高度挥发性的及闪点低的介质，例如：汽油、苯等。更改泵的材质可输送温度达300℃的，有腐蚀性的及闪点低的介质。降低泵的转速，输送介质的粘度可到50 000cSt。该泵可根据客户需求增设保温装置，用于输送重油、沥青等常温凝固介质，或用于高寒保温的环境。
流量:0.6～60m3/h
压力:0.1-1.6MPa
粘度:1-1500cst
温度:<80℃(Max<300℃)
YCB系列齿轮油泵主要有齿轮,轴,泵体,泵盖,轴承套,轴承端密封(特殊要求,可选用磁力驱动,零泄露结构)等组成.齿轮采用双圆弧弦曲线齿型制造.它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所有齿面无磨损,运转平稳,无困液现象,噪音低,寿命长,效率高.该泵摆脱了传统设计的束缚,使得齿轮泵在设计,生产和使用上进入了一个新的领域.
该系列齿轮泵设有安全阀作为超载保护, 安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排除压力范围内根据实际需要另外调整. 但注意本安全阀不能作为减压法长期加工,需要时可在管路上另行安装.
泵轴端密封设计为两种形式.一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。从主轴外伸端向看,为顺时针旋转。

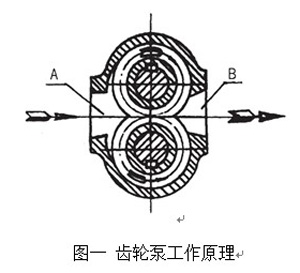

图一为齿轮泵的工作原理图。一对相啮合的齿轮安装于壳体内部，齿轮两端面靠前后盖密封。齿轮把壳体内部分成左右两个互不相通的A腔和B腔，在壳体上开有两孔分别和A腔、B腔相通。当齿轮按图示方向旋转时，在A腔，由于一对牙齿脱开，使该腔容积逐渐增大，形成局部真空，油箱中的油液在外界大气压力作用下。经油管，壳体进入A腔，该腔为吸入腔。吸入到A腔齿间的油液在密封的工作空间中，随齿轮传动，沿壳内壁带入到B腔。在B腔填满油液的齿间，由于牙齿啮合，使该腔的容积逐渐减小。把齿间的油液挤压出去，此腔就是压油腔。当齿轮不断地旋转，则A，B两腔不断地吸油和排油，这就是齿轮泵的工作原理。
1.本系列泵结构简单，使用保养方便。
2.本系列泵具有良好的自吸能力，固每次开泵前不需灌入液体。
3.本系列泵是靠输送的液体自动润滑的，故日常工作时无需另加润滑油。
4.本系列泵利用弹性联轴器传递动力，可以补偿因安装所引起的微小偏差。当泵工作中受到不可避免的液压冲击时，能起到良好的缓冲作用。
在输油系统中可用作传输、增压泵；
在燃油系统中可用作输送、加压、喷射的燃油泵；
在一切工业领域中，均可作润滑油泵用；
在石油化工，食品制药等行业，输送有润滑性介质。
|
型号 |
流量 m3/h |
转速 r/min |
排出压力 MPa |
必需汽 蚀余量M |
效率 η |
电动机 |
||
|
频率Hz |
功率kW |
型号 |
||||||
|
YCB0.6-0.6 |
0.6 1.0 0.7 1.2 |
910 1390 1130 1710 |
0.6 |
5.5 |
60 |
50 50 60 60 |
0.75 0.75 0.75 0.75 |
Y90S-6 Y80L2-4 Y90S-6 Y80L2-4 |
|
YCB0.6-1.6 |
0.6 1.0 0.7 1.2 |
910 1400 1130 1710 |
1.6 |
7.0 |
70 |
50 50 60 60 |
1.1 1.5 1.1 1.1 |
Y90L-6 Y90L-4 Y90L-6 Y90S-4 |
|
YCB1.6-0.6 |
1.6 2.5 1.9 3.0 |
910 1400 1130 1710 |
0.6 |
5.5 |
63 |
50 50 60 60 |
0.75 1.1 1.1 1.5 |
Y90S-6 Y90S-4 Y90L-6 Y90L-4 |
|
YCB1.6-1.6 |
1.6 2.5 1.9 3.0 |
940 1440 1150 1750 |
1.6 |
7.0 |
71 |
50 50 60 60 |
2.2 4 2.2 4 |
Y112M-6 Y112M-4 Y112M-6 Y112M-4 |
|
YCB3.3-0.6 |
3.3 5.0 4.0 6.0 |
940 1420 1150 1730 |
0.6 |
5.0 |
60 |
50 50 60 60 |
1.5 2.2 1.5 2.2 |
Y100L-6 Y100L1-4 Y100L-6 Y100L1-4 |
|
YCB3.3-1.6 |
3.3 5.0 4.0 6.0 |
960 1440 1170 1750 |
1.6 |
7.0 |
72 |
50 50 60 60 |
5.5 7.5 4 7.5 |
Y132M2-6 Y132M-4 Y132M1-6 Y132M-4 |
|
YCB4-0.6 |
4.0 6.0 4.8 7.2 |
940 1420 1150 1730 |
0.6 |
5.0 |
60 |
50 50 60 60 |
1.5 2.2 2.2 3 |
Y100L-6 Y100L1-4 Y112M-6 Y100L2-4 |
|
YCB4-1.6 |
4.0 6.0 4.8 7.2 |
960 1440 1170 1750 |
1.6 |
7.0 |
72 |
50 50 60 60 |
5.5 7.5 5.5 7.5 |
Y132M2-6 Y132M-4 Y132M-6 Y132M-4 |
|
YCB8-0.6 |
8.0 12.0 9.6 14.4 |
960 1440 1170 1750 |
0.6 |
5.0 |
61 |
50 50 60 60 |
3 5.5 4 5.5 |
Y132S-6 Y132S-4 Y132M1-6 Y132S-4 |
|
YCB8-1.6 |
8.0 12.0 9.6 14.4 |
970 1460 1170 1760 |
1.6 |
7.0 |
75 |
50 50 60 60 |
11 15 11 15 |
Y160L-6 Y160L-4 Y160L-6 Y160L-4 |
|
YCB10-0.6 |
10.0 15.0 12.0 18.0 |
960 1440 1170 1750 |
0.6 |
5.0 |
62 |
50 50 60 60 |
4 5.5 5.5 7.5 |
Y132M1-6 Y132S-4 Y132M2-6 Y132M-4 |
|
YCB10-1.6 |
10.0 15.0 12.0 18.0 |
970 1470 1170 1770 |
1.6 |
7.0 |
76 |
50 50 60 6050 60 |
11 15 11 18.5 |
Y160L-6 Y160L-4 Y160L-6 Y18OM-4 |
|
YCB20-0.6 |
20.0 24.0 |
970 1170 |
0.6 |
5.0 |
68 |
50 60 |
7.5 7.5 |
Y160M-6 Y160M-6 |
|
YCB25-0.6 |
25.0 30.0 |
970 1170 |
0.6 |
5.5 |
69 |
50 60 |
11 11 |
Y160L-6 Y160L-6 |
|
YCB30-0.6 |
30.0 36.0 |
970 1170 |
0.6 |
5.5 |
65 |
50 60 |
11 11 |
Y160L-6 Y160L-6 |
|
YCB40-0.6 |
40.0 48.0 |
970 1180 |
0.6 |
5.5 |
66 |
50 60 |
15 15 |
Y180L-6 Y180L-6 |
|
YCB50-0.6 |
50.0 60.0 |
970 1180 |
0.6 |
5.5 |
66 |
50 60 |
22 22 |
Y200L2-6 Y200L2-6 |
|
YCB60 |
60.0 73.0 |
970 1180 |
1.0 |
5.5 |
65 |
50 60 |
30 37 |
Y225M-6 Y25OM-6 |
|
YCB80 |
80.0 97.0 |
970 1180 |
0.6 |
5.5 |
65 |
50 60 |
22 30 |
Y225M-6 |
